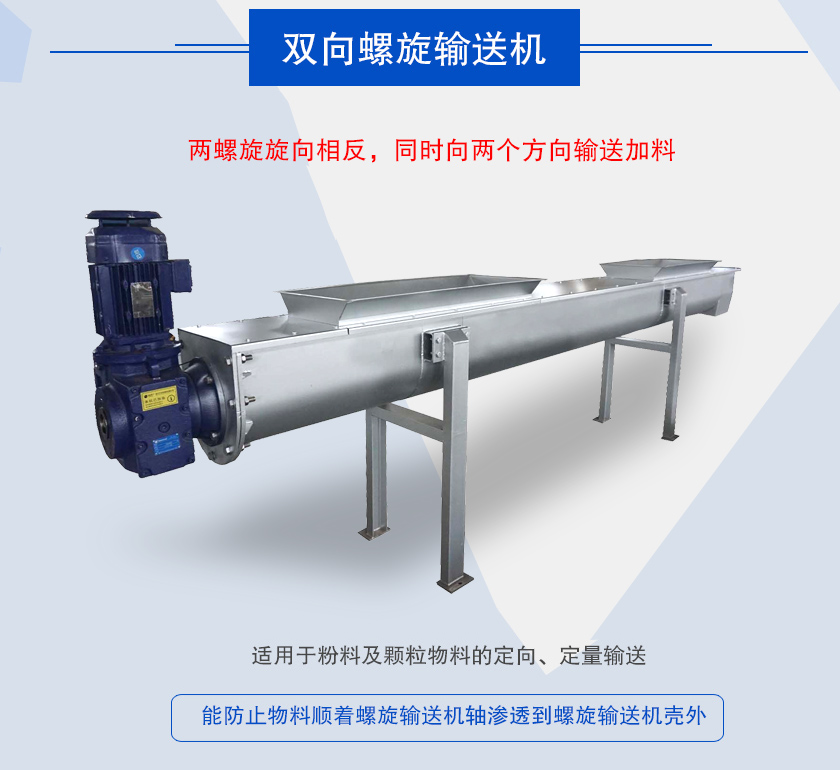

雙向螺旋輸送機是針對有需要向兩個方向輸送加料的客戶設計的，中間設置進料口,兩端設兩個出料口,兩個出料口獨立運行，可加裝控制系統，實現自動加料功能，根據螺旋葉片在傳動軸上盤繞方向不同，螺旋葉片分為左旋和右旋兩種。

輸送糧食

輸送面粉

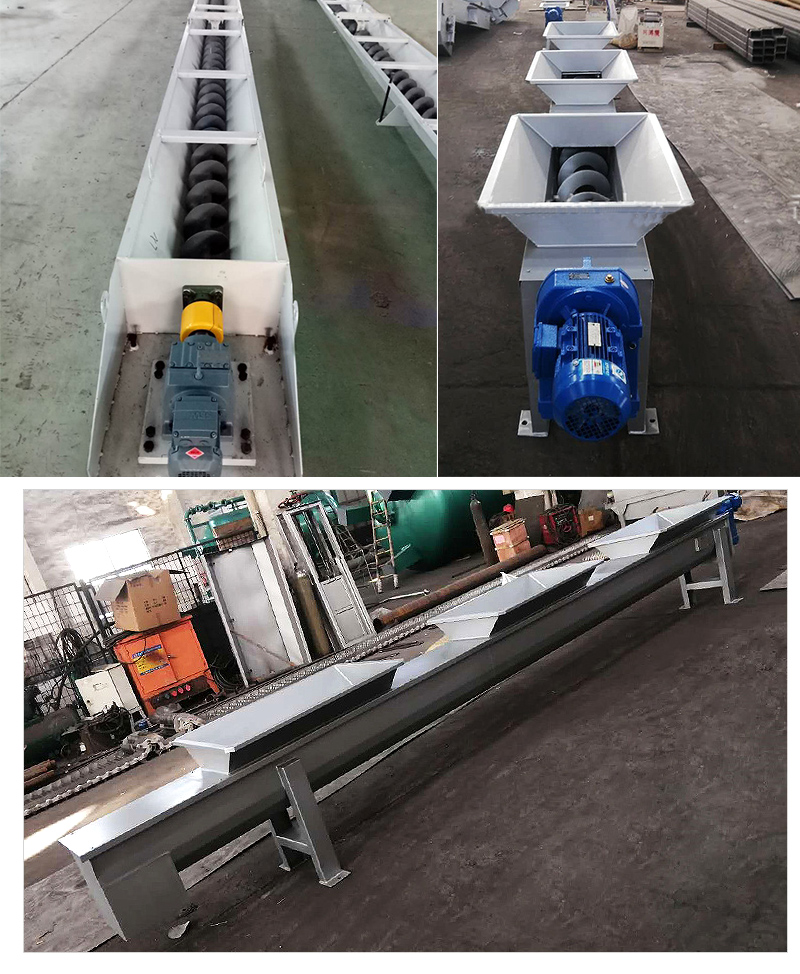

圖片展示

雙向螺旋輸送機分類

按照不同的生產工藝要求，可將其設計成：

1、中間進料、兩端雙向出料

雙向螺旋輸送機水平放置，中間設置進料口，兩端各設一個出料口，兩個出料口獨立運行，通過正反轉控制螺旋輸送機的輸料方向與出料方向，兩端出料，這樣可以避免物料在在端頭堆積。

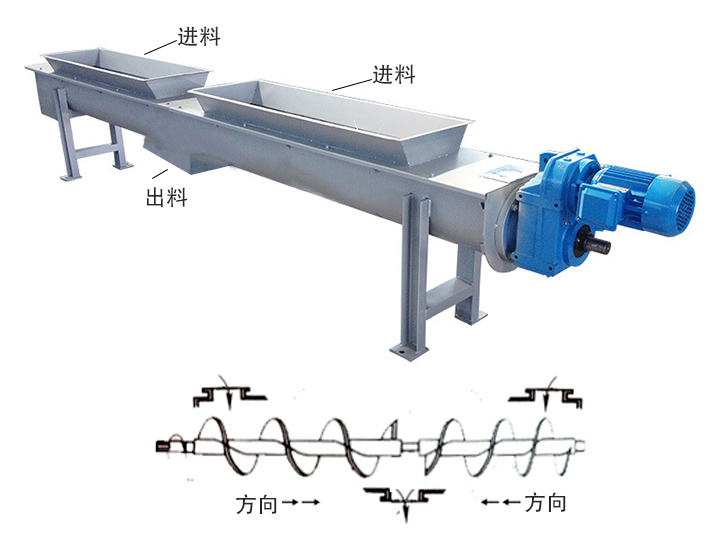

2、兩端進料、中間出料

兩端各設置一個進料口，中間設置出料口，使得物料由兩端向中間輸送，進料口位置布置較靈活，螺旋葉片則是兩個相反方向，對物料起到強推、攪拌、混合的目的。

突出優勢

1、螺旋軸軸上焊接兩組相反的螺旋葉片，進料口設置在管體中間，兩端設置兩個出料口，可實現向兩個方向輸送物料的目的；

2、料筒下端有活門及正反轉開關，清洗方便；

3、雙向螺旋輸送機長度可達20米，產量可達134立方/時；

4、雙向水平螺旋輸送機可加裝控制系統，以實現自動加料功能。

細節與結構

雙向螺旋輸送機由傳動裝置、機頭總成、螺旋軸、槽體襯板、進料口、出料口、機蓋（需要時）、機座等組成。

傳動裝置：采用斜齒輪減速機，水平時減速器與出口相對，傾斜時減速器在出口處。

進出料口：有方形和圓形兩種，由用戶決定，一般情況下以方形為主。

槽體：為U型，上部有防雨機罩，可避免灰塵或雨水浸入，可拆卸，方便檢修，其材質為不銹鋼或碳鋼。

襯板：尼龍或聚乙烯板，耐磨性好，使用壽命長。

工作原理

將雙向螺旋輸送機螺旋軸軸上焊接兩組相反的螺旋葉片，進料口設置在槽體中間，在螺旋輸送機的槽體兩端設置兩個出料口。當物料投入進料口后，通過雙向螺旋軸的轉動分別把物料向兩個方向的出料口進行輸送，完成對物料的兩端出料的目的，滿足了一些用戶的特殊需求。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

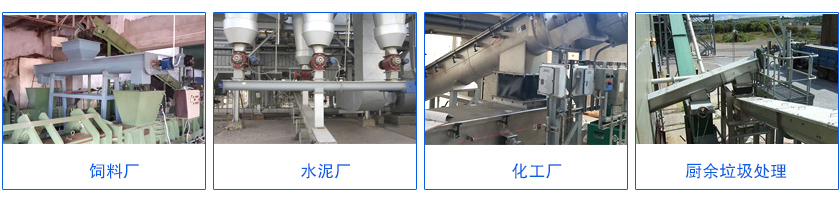

應用行業

雙向螺旋輸送機用于從料箱或料斗中卸料或喂料，可用于處理非均質材料（木屑、紙張等）、面粉加工行業的材料（麩皮、面粉等）和橋接材料（例如鋸末、大豆等）。

現場案例

雙向螺旋輸送機葉片旋向、物料輸送方向判斷方法：

1、螺旋輸送機葉片旋向判斷方法

面對螺旋輸送葉片，如果螺旋葉片的邊緣順右臂傾斜則為右螺旋，順左臂則為左螺旋。

2、物料輸送方向判斷方法

物料的輸送方向由葉片旋向及轉動軸旋轉方向共同決定。

可用左右手定則來判斷，右旋葉片用左手判斷，左旋葉片用右手判斷；彎曲的四指表示軸的旋轉方向，而拇指所指向方向就為物料的受力方向或輸送方向。
